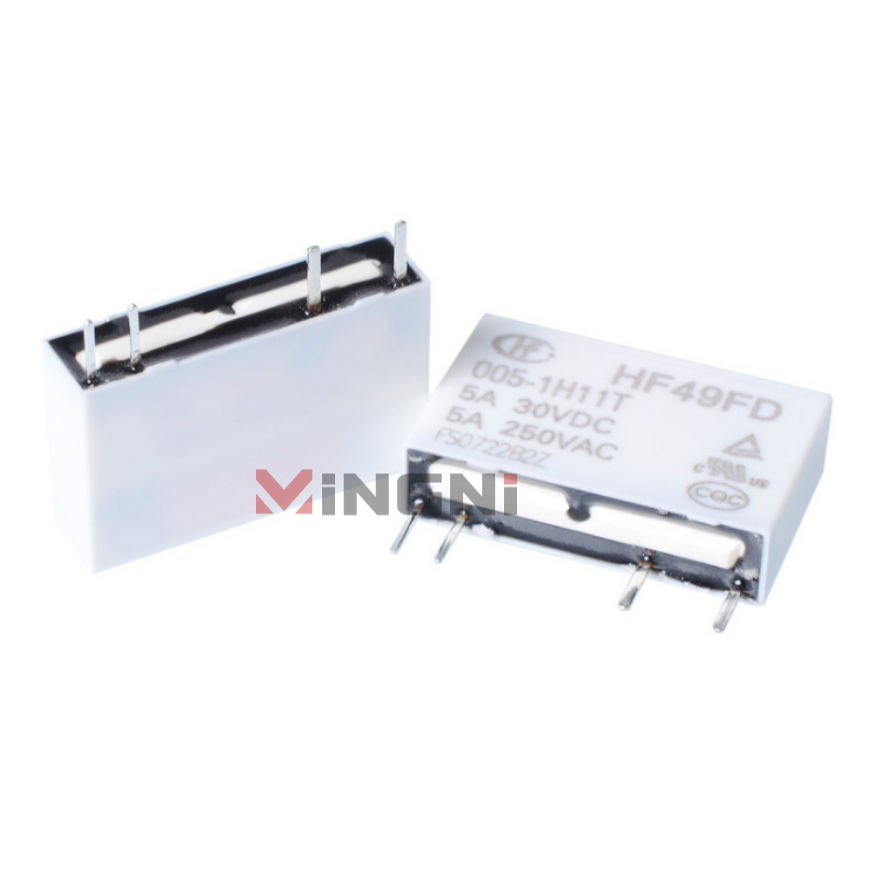

宏发   宏发继电器HF49FD/005-1H11T
● 5A触点切换能力● 触点和线圈间介质电压3kV● 超薄、超小型(宽仅5mm,高仅12.5mm)● 高灵敏度,功耗仅为...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

详细参数
产品型号HF49FD
线圈电压类型DC
线圈额定电压24, 5, 6, 12, 9, 18
触点形式一组常开
触点数单触点, 分叉触点(仅适用于镀金规格)
引出端方式PCB引出脚
安装形式安装形式
封装方式塑封型
引出端结构形式5.02mm, 7.62mm
线圈功耗标准型, 灵敏型(仅适用于24VDC)
线圈特征线圈特征
触点材料AgNi, AgSnO2(仅适用于单触点)
绝缘等级B级, A级, F级
触点镀层不镀金, 镀金
包装方式型管
额定电压(V)250V.a.c
额定线圈功率(W)约0.12
约0.18(24VDC常规品)
介质耐压(线圈与触点间)(VAC 1min)3000VAC 1min
动作时间(ms)≤10
释放时间(ms)≤5
线圈电阻(Ω)005:208×(1±10%)Ω
006:300×(1±10%)Ω
009:675×(1±10%)Ω
012:1200×(1±10%)Ω
018:2700×(1±10%)Ω
024:3200×(1±15%)Ω
024:4800×(1±15%)Ω
爬电距离(mm)4.2
电气距离(mm)3.5
绝缘电阻(MΩ)1000
最大额定切换电流(阻性)(A)5A
最大切换电压(VAC)250VAC
最大切换电压(VDC)30VDC
温度范围(最低)(℃)-40
温度范围(最高)(℃)85
机械耐久性(次)20000000
电耐久性(次)50000(更多细节请参阅样本)
防爆认证UL
产品描述拍合式电磁继电器
应用领域家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
重量(g)约3
体积(mm3)20.0×5.0×12.5
