宏发继电器HF165F产品性能参数
特点	35A 触点切换能力适用于太阳能光伏发电用逆变器适用于UPS触点间隙:1.8mmn(符合欧洲光伏标准VDEO126)可提供符合IEC60335标准要求产品整机施加线圈保持电压,节省电力消耗UL绝缘等级:F级
触点参数
触点形式	1H
接触压降	典型值：15mV(10A下测量)
	最大值：100mV(10A下测量)
触点材料	AgSnO2
触点负载	感性负载：35A277VAC(cos=0.8)1s:9s
	阻性负载：35A250VAC
最大切换电压	277VAC
最大切换电流	35A

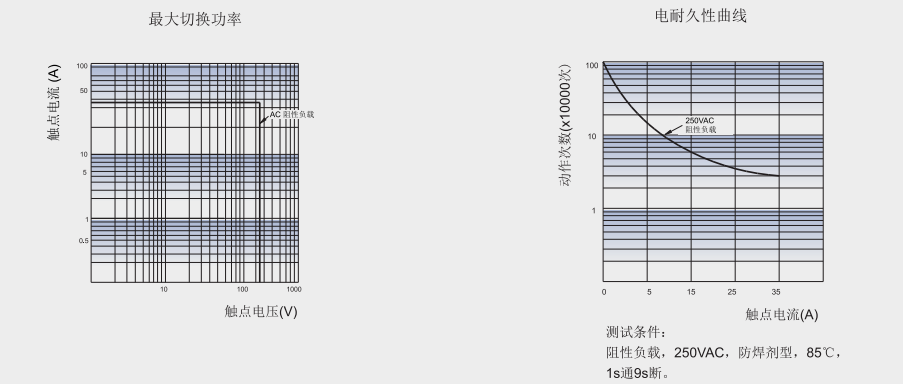

最大切换功率	9695VA
机械耐久性	1x106次
电耐久性	3×104次
	35A250VAC,阻性负载，85℃，1s通9s断
性能参数
绝缘电阻	1000M(500VDC)
介质耐压	线圈与触点间	4000VAC 1min
	断开触点间	2500VAC 1min
浪涌电压（线圈与触点间）	6kV(1.2/50us)
动作时间（额定电压下）	≤15ms
释放时间（额定电压下）	≤10ms,
线圈温升（额定电压下）	≤70K
	(触点负载电流43A50%额定电压激励，环境温度85C)
冲击	稳定性
	强度
振动	10Hz~55Hz1.5mm双幅
湿度	5%~85%RH
引出端形式	印制板式
重量	约36g
封装方式	防焊剂型
线圈参数
额定线圈功率	约2.25W
保持电压	40%-110%UN(环境温度23C50%~70%UN(环境温度85C
线圈规格表23C
额定电压VDC	动作电压VDC	释放电压VDC	最大电压VDC	线圈电阻
5	≤3.75	≥0.35	5.5	11.1x(1±10%)
12	≤9	0.84	13.2	64x(1±10%)
24	≤18	≥1.68	26.4	256x(1±10%)
48	≤36	3.36	52.81	024x(1±10%)
安全认证
UL/CUL	通用负载35A277VAC/250VAC
	3x 104 oPs 85C
VDE	3 x 104oPs 85C
	35A250VAC
TUV	43A277VAC/250VAC85C
	接通10A流43A断开10A85C
CQC	40A277VAC/250VAC60C
