宏发继电器HF7FF系列产品技术参数
特点	尺寸大小(30.1mmx15.7mmx 26.5mm)PCB电路端子1 开型、符合UL/cULTUV,CQC标准、4,500VAC线圈和接点间耐压强度、接点间隙大于2.0mm、符合RoHS要求符合REACH SvHC要求
线圈参数
额定线圈功率		5VDC~24VDC:约360mW
		48VDC:约510mW
线圈规格表23℃
额定电压 VDC	动作电压(1 VDC	释放电压(” VDC	最大电压(2) VDC	线圈电阻Q
3	≤2.40	≥0.3	3.6	25×（1士10%）
5	≤4.00	≥0.5	6.0	70×（1±10%）
6	≤4.80	≥0.6	7.2	100×(1±10%)
9	≤7.20	≥0.9	10.8	225x（1±10%）
12	≤9.60	≥1.2	14.4	400×(1±10%)
18	≤14.4	≥1.8	21.6	900x(1±10%)
24	≤19.2	=2.4	28.8	1600×(1±10%)
48	≤38.4	≥4.8	57.6	4500x（1±10%)
安全认证
UL/CUL(AgCe)			ULICUL(AgSnO2)
1Z		1H	1Z	1H
NO:10A 277VAC NO/NC:5A 277VAC NO:5A 30VDC NC:2FLA 4LRA 120VAC		10A 277VAC 6A 30VDC	12A 277VAC 12A 28VDC	12A 277VAC 12A 28VDC
触点参数
触点形式		1H, 1Z
接触电阻		≤100mQ（1A 6VDC)
触点材料		AgSnO2,AgCe
触点负载(阻性)		5A 250VAC/30VDC 10A 250VAC/28VDC
最大切换电压		250VAC/30VDC
最大切换电流		10A

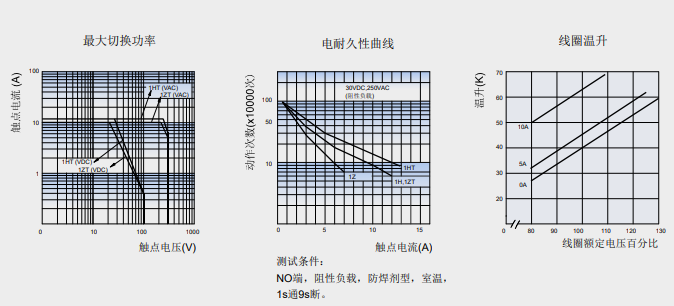

最大切换功率		2400VA / 280W
机械耐久性		1×10'次
电耐久性		1HT，1ZT型：1x10次(10A 250VAC，阻性负载，室温，1s通9s断）
		1H，1Z型：1x10°次(5A 250VAC，阻性负载，室温，1s通9s断)
性能参数
绝缘电阻		100MQ(500VDC)
介质耐压	线圈与触点间	1500VAC 1min
	断开触点间	750VAC 1min
动作时间(额定电压下)		≤10ms
释放时间(额定电压下)		<5ms
冲击	稳定性	98m/s2
	强度	980m/s2
振动		10Hz ～55Hz 1.5mm 双振幅
湿度		5%～ 85% RH
温度范围		-40°℃~70℃

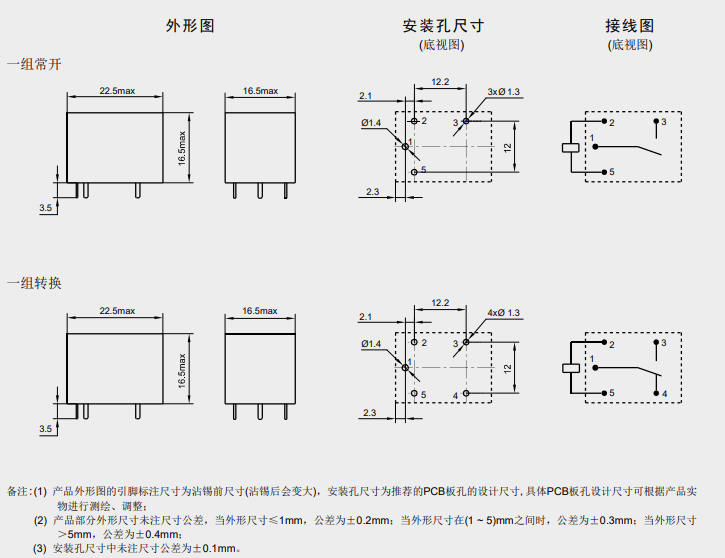

引出端方式		印制板式
重量		约9.5g
封装方式		塑封型、防焊剂型
