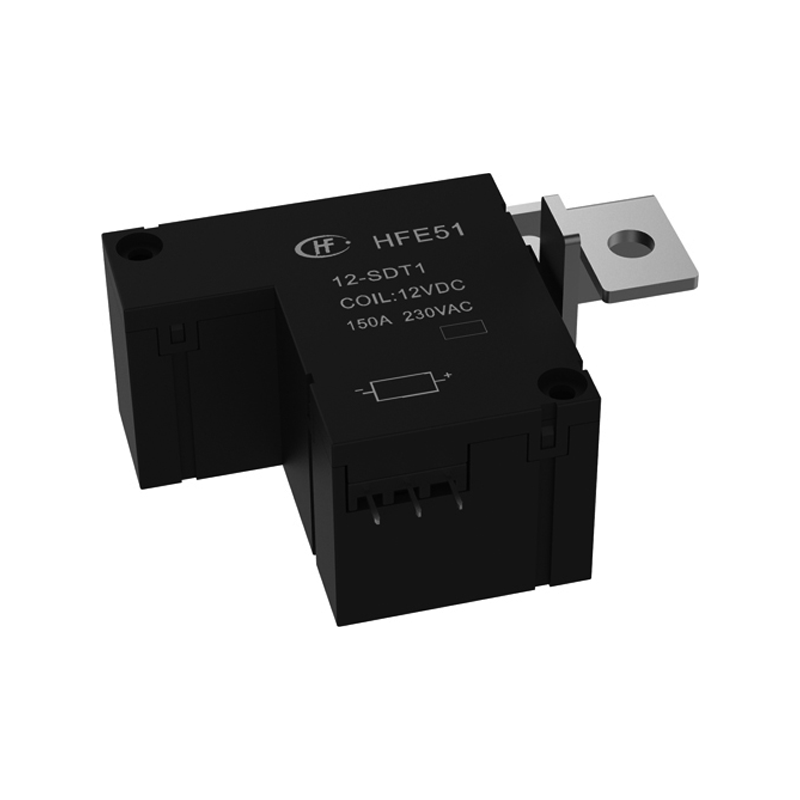

宏发继电器HFE51系列
特性		150A磁保持继电器，电寿命10000次，符合IEC62052-31的UC3标准，接触电阻≤0.35mΩ
触点参数
触点形式		SH,SD
接触电阻(1)		典型值:(2)≤0.35mΩ(150A)
触点材料		AgSnO₂
触点负载		详见“电耐久性”
最大切换电压		250VAC
最大切换电流		150A
最大切换功率		37500VA
机械耐久性		1x10⁵次
性能参数
绝缘电阻		1000MΩ (500VDC)
介质耐压	线圈与触点间	4000VAC (1min)
	断开触点间	2000VAC (50/60Hz 1min)
爬电距离		8.4mm
动作时间		≤20ms
复归时间		≤20ms
冲击	稳定性	98m/s²
	强度	980m/s²
振动		10Hz-55Hz 1.5mm 双振幅
湿度		5%-85% RH
使用温度		-40℃-85℃
引出端形式	线圈引出端	印制电路板式、快速连接
	负载引出端	快速连接
重量		约110g
封装形式		防尘罩型
线圈参数
额定线圈功率		单线圈:约3W;双线圈:约6W
单线圈（在23℃）
额定电压 VDC	动作、复归电压 VDC(1)(2)	脉冲宽度 (建议值)ms	线圈电阻 x(1±10%)Ω
6	≤4.8	50-100	12
9	≤7.2	50~100	27
12	≤9.6	50~100	48
24	≤19.2	50~100	192
48	≤38.4	50~100	768
双线圈（在23℃）
额定电压 VDC	动作、复归电压 VDC(1)(2)	脉冲宽度 (建议值)ms	线圈电阻 x(1±10%)Ω
6	≤4.8	50~100	6+6
9	≤7.2	50~100	13.5+13.5
12	≤9.6	50~100	24+24
24	≤19.2	50~100	96+96
48	≤38.4	50~100	384+384
电耐久性
电压 (Uc)	电流 (Ic)	功率因数	接通/断开时间(s)	电耐久性
250VAC	120A	COSØ=1	7.5:7.5	5500次
220VAC	120A	COSØ=1	10:20	5000次
		cOSØ=0.5		5000次
