宏发   宏发继电器HFE519-SHT1R
宏发继电器HFE519-SHT1R:该继电器为150A磁保持继电器,电寿命10000次,符合IEC62052-31的UC...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

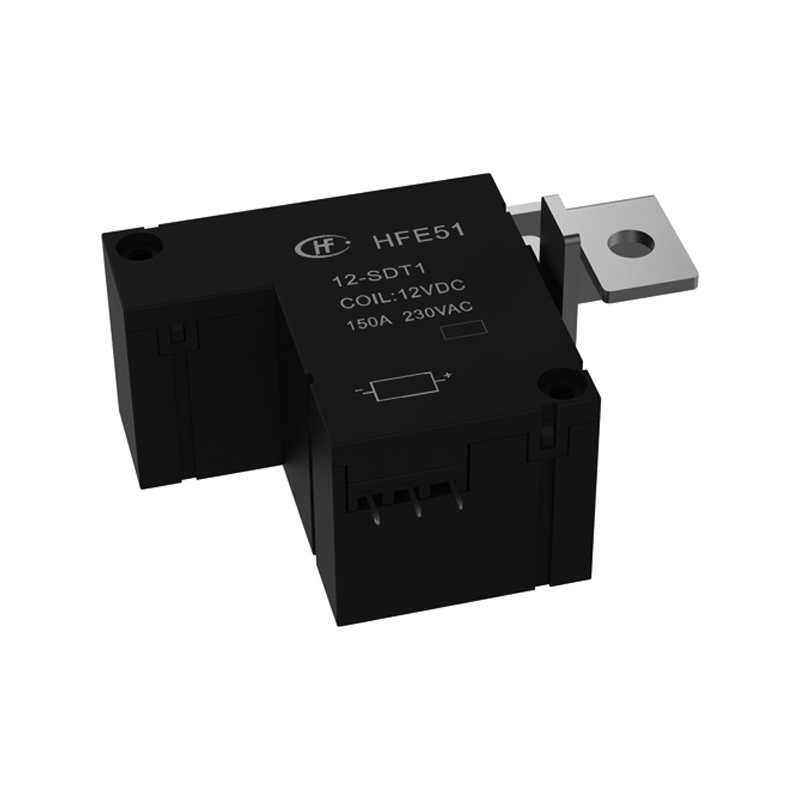

宏发继电器HFE51系列
特性150A磁保持继电器,电寿命10000次,符合IEC62052-31的UC3标准,接触电阻≤0.35mΩ
触点参数
触点形式SH,SD
接触电阻(1)典型值:(2)≤0.35mΩ(150A)
触点材料AgSnO
触点负载详见“电耐久性”
最大切换电压250VAC
最大切换电流150A
最大切换功率37500VA
机械耐久性1x10⁵次
性能参数
绝缘电阻1000MΩ   (500VDC)
介质耐压线圈与触点间4000VAC   (1min)
断开触点间2000VAC   (50/60Hz 1min)
爬电距离8.4mm
动作时间≤20ms
复归时间≤20ms
冲击稳定性98m/s²
强度980m/s²
振动10Hz-55Hz   1.5mm 双振幅
湿度5%-85%   RH
使用温度-40℃-85℃
引出端形式线圈引出端印制电路板式、快速连接
负载引出端快速连接
重量约110g
封装形式防尘罩型
线圈参数
额定线圈功率单线圈:约3W;双线圈:约6W
单线圈(在23℃)
额定电压
    VDC
动作、复归
    电压 VDC(1)(2)
脉冲宽度
    (建议值)ms
线圈电阻
    x(1±10%)Ω
6≤4.850-10012
9≤7.2

50~10027
12≤9.650~10048
24≤19.250~100192
48≤38.450~100768
双线圈(在23℃)
额定电压
    VDC
动作、复归
    电压 VDC(1)(2)
脉冲宽度
    (建议值)ms
线圈电阻
    x(1±10%)Ω
6≤4.850~1006+6
9≤7.250~10013.5+13.5
12≤9.650~10024+24
24≤19.250~10096+96
48≤38.450~100384+384
电耐久性
电压
    (Uc)
电流
    (Ic)
功率因数接通/断开
    时间(s)
电耐久性
250VAC120ACOSØ=17.5:7.55500次
220VAC120ACOSØ=110:205000次
cOSØ=0.55000次



外形图、接线图、安装孔尺寸


名称 类型 操作
PDF.pdf pdf1 预览 下载
