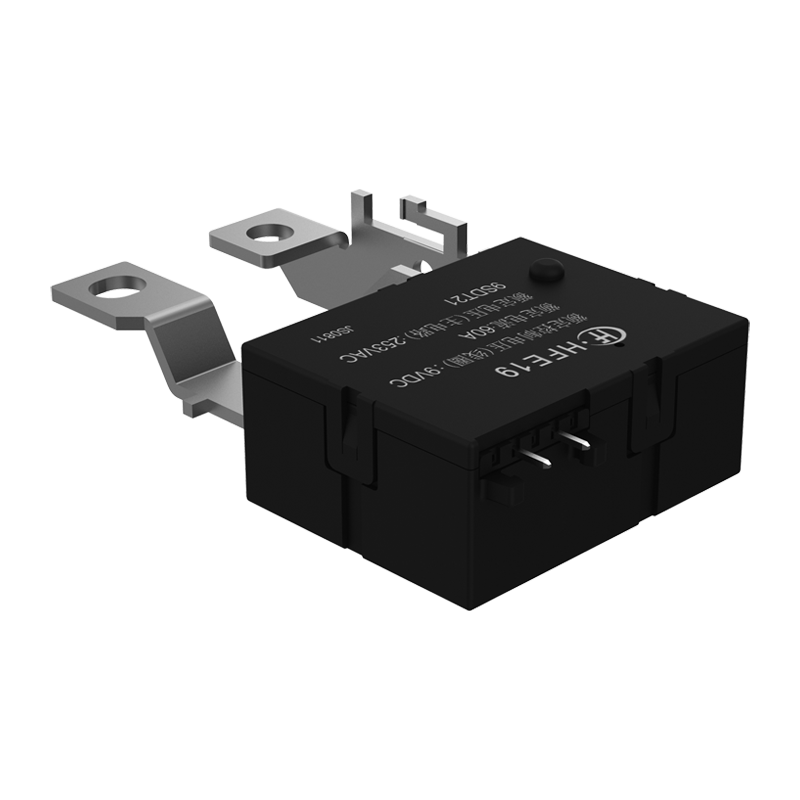

宏发继电器HFE19(SH)系列
特性		90A磁保持继电器，电寿命10000次，符合IEC62055-31的UC2条款，接触电阻≦0.45mΩ
触点参数
触点形式		SD,SH
接触电阻 (1)		典型值 (2):≤0.450.45mΩ(60A)
触点材料		AgSnO₂
触点负载		详见“电耐久性”
最大切换电压		276VAC
最大切换电流		90A
最大切换功率		24840VA
机械耐久性		1x10⁵次
性能参数
绝缘电阻		1000MΩ(500VDC)
介质耐压	线圈与触点间	4000VAC 1min
	断开触点间	2000VAC 1min
爬电距离		8mm
动作时间		≤20ms
复归时间		≤20ms
冲击	稳定性	98m/s²
	强度	980m/s²
振动		10Hz-55Hz 1.5mm 双振幅
湿度		5%~85% RH
使用温度		-40℃~85"℃
引出端形式	线圈引出端	快速连接
	负载引出端	快速连接
重量		约100g
封装形式		防尘罩型
线圈参数
额定线圈功率		单线圈:约1.5W;双线圈:约3W
单线圈（在23℃）
额定电压 VDC	动作、复归电压VDC(1)(2)	脉冲宽度 (建议值)ms	线圈电阻 x(1±10%)Ω
6	≤4.2	50~100	24
9	≤6.3	50~100	54
12	≤8.4	50~100	96
24	≤16.8	50~100	384
48	≤33.6	50~100	1536
双线圈（在23℃）
额定电压 VDC	动作、复归电压VDC(1)(2)	脉冲宽度 (建议值)ms	线圈电阻 x(1±10%)Ω
6	≤4.2	50~100	12+12
9	≤6.3	50~100	27+27
12	≤8.4	50~100	48+48
24	≤16.8	50-100	192+192
48	≤33.6	50~100	768+768
电耐久性
电压(Uc)	电流(Ic)	功率因数	接通/断开时间(s)	电耐久性
253VAC	60A	COSØ=1	10:20	5000次	共10000次
		COSØ=0.5		5000次
