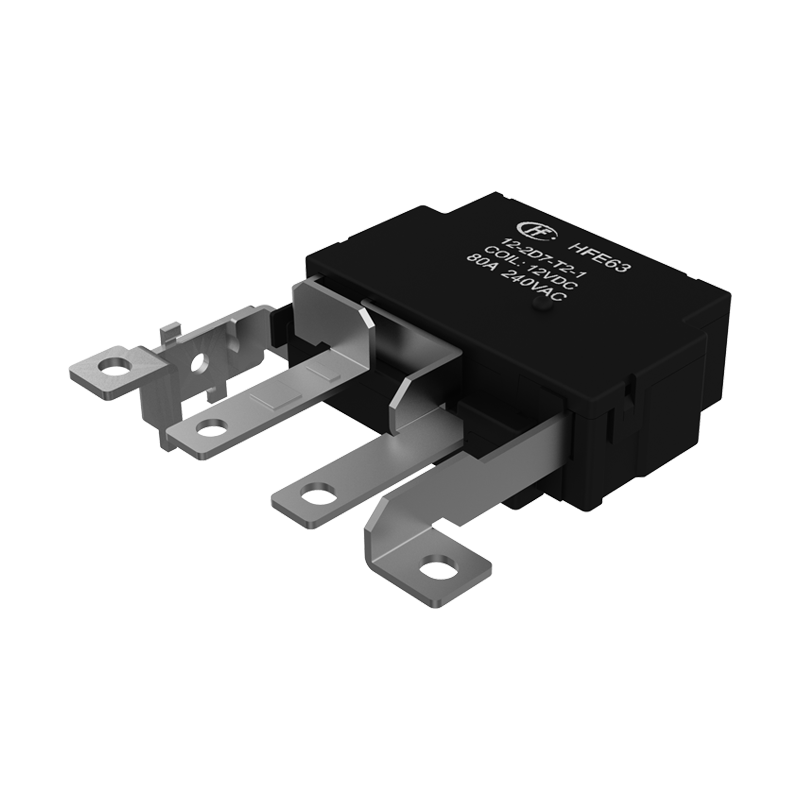

宏发继电器HFE63系列
特性		80A磁保持继电器，电寿命10000次，一进四出安装方案，符合IEC62052-31、IEC62055-31的UC1、UC2、UC3条款，接触电阻≤0.7mΩ
触点参数
触点形式			2H,2D
接触电阻			典型值:≤0.70.7mΩ(60A)
触点材料			AgSnO₂
触点负载			详见“电耐久性”
最大切换电压			288VAC
最大切换电流			80A
最大切换功率			23040VA
机械耐久性			1x10⁵次
性能参数
绝缘电阻			1000MΩ(500VDC)
介质耐压	线圈与触点间		4000VAC 1min
	断开触点间		2000VAC 1min
爬电距离			8.9mm
动作时间			≤30ms
复归时间			≤30ms
冲击	稳定性		98m/s²
	强度		980m/s²
振动			10Hz~55Hz 1.5mm 双振幅
湿度			5%~85% RH
使用温度			-40℃~85℃
引出端形式		线圈引出端	印制电路板式、快速连接
		负载引出端	快速连接
重量			约85g
封装形式			防尘罩型
线圈参数
额定线圈功率			单线圈:约3W;双线圈:约6W
单线圈（在23℃）
额定电压 VDC	动作、复归电压VDC(1)(2)	脉冲宽度 (建议值)ms		线圈电阻 x(1±10%)Ω
6	≤4.8	50~100		12
9	≤7.2	50~100		27
12	≤9.6	50~100		48
24	≤19.2	50~100		192
48	≤38.4	50~100		768
双线圈（在23℃）
额定电压 VDC	动作、复归电压VDC(1)(2)	脉冲宽度 (建议值)ms		线圈电阻 x(1±10%)Ω
6	≤4.8	50~100		6+6
9	≤7.2	50~100		13.5+13.5
12	≤9.6	50~100		24+24
24	≤19.2	50~100		96+96
48	≤38.4	50~100		384+384
电耐久性
UC 等级	电压 (Uc)	电流 (Ic)	功率因数	接通/断开时间(s)	电耐久性
UC1	240VAC	60A	COSØ=1	10:20	3000次	共6000次
		10A	COSØ=0.4		3000次
UC2	276VAC	60A	COSØ=1	10:20	5000次	共10000次
			COSØ=0.5		5000次
UC3	240VAC	80A	COSØ=1	10:20	5000次	共10000次
			COSØ=0.5		5000次
