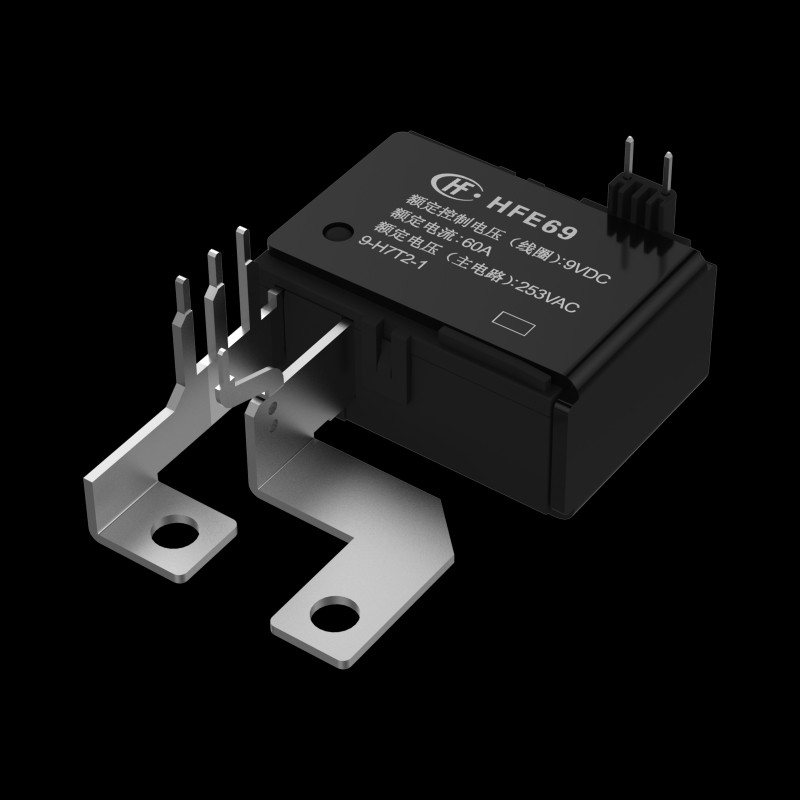

宏发继电器HFE69系列
特性			90A磁保持继电器，电寿命10000次，符合IEC62055-31的UC2条款，一体化设计，方便自动化安装、生产，抗工频干扰，一致性好
触点参数
触点形式			1H,1D
接触电阻			典型值:≤0.5mΩ(60A)
触点材料			AgSnO₂
触点负载			详见“电耐久性”
最大切换电压			276VAC
最大切换电流			90A
最大切换功率			24840VA
机械耐久性			1x10⁵次
性能参数
绝缘电阻			1000MΩ(500VDC)
介质耐压	线圈与触点间		4000VAC 1min
	断开触点间		2000VAC 1min
爬电距离			8mm
动作时间			≤20ms
复归时间			≤20ms
冲击	稳定性		98m/s²
	强度		980m/s²
振动			10Hz-55Hz 1.5mm 双振幅
湿度			5%-85% RH
使用温度			-40℃-85℃
引出端形式		线圈引出端	快速连接
		负载引出端	快速连接
重量			约100g
封装形式			防尘罩型
线圈参数
额定线圈功率		单线圈:约1.5W;双线圈:约3W
单线圈
额定电压 VDC		动作、复归电压VDC	脉冲宽度 (建议值)ms	线圈电阻 x(1±10%)Ω
6		≤4.2	50~100	24
9		≤6.3	50~100	54
12		≤8.4	50~100	96
24		≤16.8	50~100	384
48		≤33.6	50~100	1536
电耐久性
电压 (Uc)	电流 (Ic)	功率因数	接通/断开时间(s)	电耐久性
253VAC	60A	COSØ=1	10:20	5000次	共10000次
		COSØ=0.5		5000次
