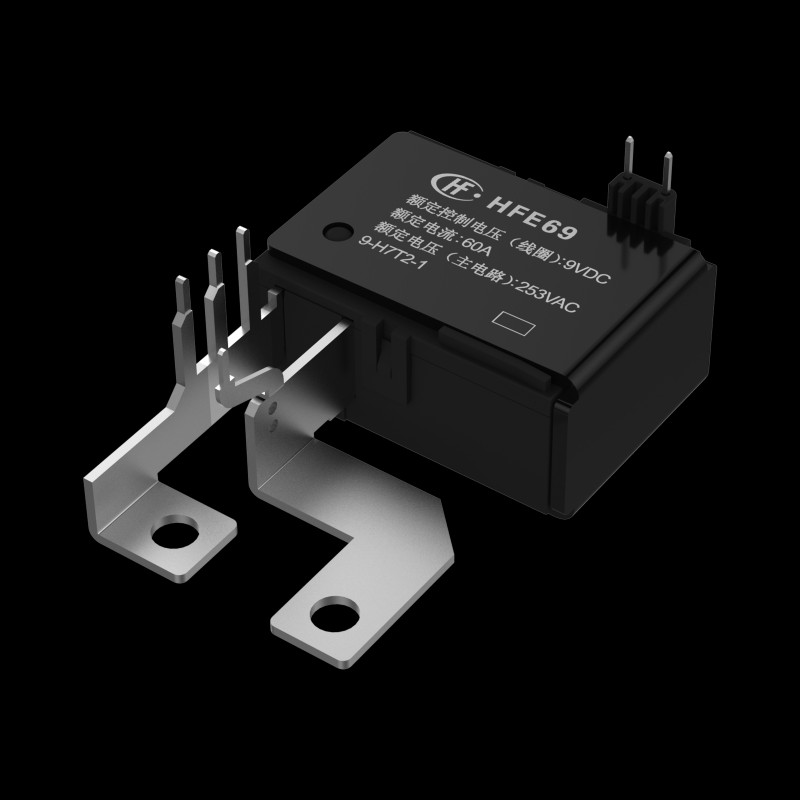

宏发   宏发继电器HFE69/12-H7T4-1-R
宏发继电器HFE69/12-H7T4-1-R:该继电器90A磁保持继电器,电寿命10000次,符合IEC62055-31...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

宏发继电器HFE69系列
特性90A磁保持继电器,电寿命10000次,符合IEC62055-31的UC2条款,一体化设计,方便自动化安装、生产,抗工频干扰,一致性好
触点参数
触点形式1H,1D
接触电阻典型值:≤0.5mΩ(60A)
触点材料AgSnO
触点负载详见“电耐久性”
最大切换电压276VAC
最大切换电流90A
最大切换功率24840VA
机械耐久性1x10
性能参数
绝缘电阻1000MΩ(500VDC)
介质耐压线圈与触点间4000VAC   1min
断开触点间2000VAC   1min
爬电距离8mm
动作时间≤20ms
复归时间≤20ms
冲击稳定性98m/s²
强度980m/s²
振动10Hz-55Hz   1.5mm 双振幅
湿度5%-85%   RH
使用温度-40℃-85℃
引出端形式线圈引出端快速连接
负载引出端快速连接
重量约100g
封装形式防尘罩型
线圈参数
额定线圈功率单线圈:约1.5W;双线圈:约3W
单线圈
额定电压
    VDC
动作、复归
    电压VDC
脉冲宽度
    (建议值)ms
线圈电阻
    x(1±10%)Ω
6≤4.250~10024
9≤6.350~10054
12≤8.450~10096
24≤16.850~100384
48≤33.650~1001536
电耐久性
电压
    (Uc)
电流
    (Ic)
功率因数接通/断开
    时间(s)
电耐久性
253VAC60ACOSØ=110:205000次共10000次
COSØ=0.55000次



外形图、接线图、安装孔尺寸


名称 类型 操作
PDF.pdf pdf1 预览 下载
