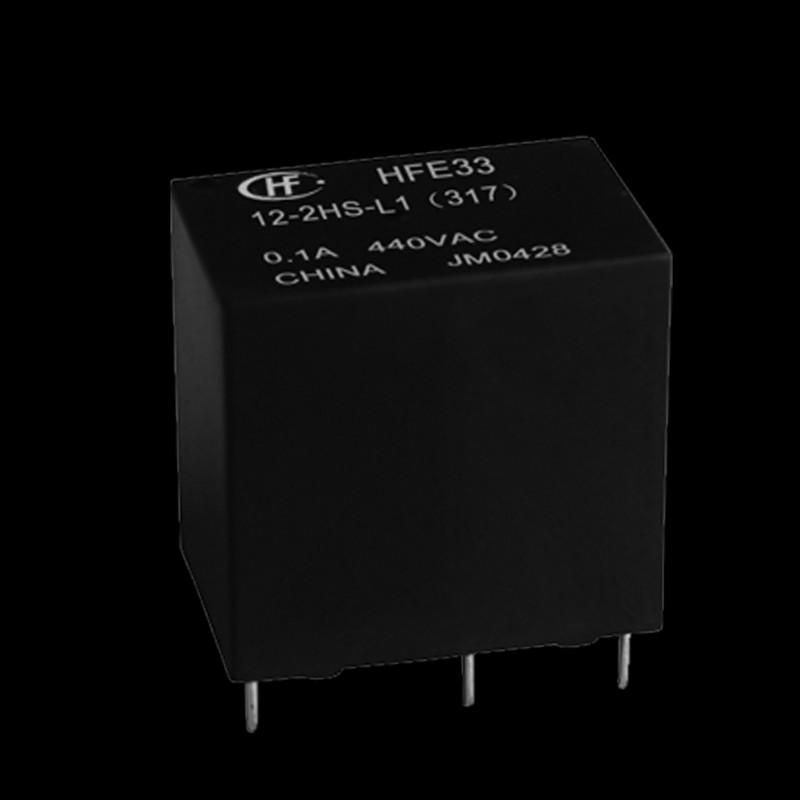

宏发   宏发继电器HFE33/24-2HS-L1
宏发HFE33/24-2HS-L1:该继电器为磁保持继电器,拥有2A触点切换能力,电表用继电器触点间耐压达2.5KV,线...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

HFE33系列
特点磁保持继电器,2A触点切换能力,电表用继电器触点间耐压达2.5KV,线圈与触点间耐压达4kV,触点间隙达1.2mm以上
触点参数
触点形式2H,2D
接触电阻≤50mΩ(1A   6VDC)
触点材料AgNi
触点负载(阻性)2A   250VAC
最大切换电压440VAC
最大切换电流2A
最大切换功率500VA
机械耐久性1x10⁶次
电耐久性4x10次(2A 250VAC,阻性负载,室温,1.5s通1.5s断)
性能参数
绝缘电阻1000MΩ   (500VDC)
介质耐压线圈与触点问4000VAC   1min
断开触点间2500VAC   1min
电气距离3.2mm
动作时间(额定电压下)≤20ms
复归时间(额定电压下)≤20ms
冲击稳定性196m/s
强度980m/s
振动10Hz-55Hz   1.5mm 双振幅
湿度5%-85%   RH
温度范围-40℃~85℃
引出端形式线圈引出端印制电路板式
负载引出端印制电路板式
重量约7g
封装形式防焊剂型
线圈参数
额定线圈功率单线圈:约360mW;双线圈:约720mW
单线圈(在23℃)
额定电压
    VDC
动作、复归电压
    VDC
脉冲宽度
    ms
线圈电阻
    x(1±10%)Ω
3≤2.4≥5025
5≤4.0≥5069.4
6≤4.850100
9≤77.2≥50225
12≤9.6≥50400
24≤19.2≥501600
双线圈(在23℃)
额定电压
    VDC
动作、复归电压
    VDC
脉冲宽度
    ms
线圈电阻
    x(1±10%)Ω
3≤2.4≥5012.5+12.5
5≤4.0≥5034.7+34.7
6≤4.8≥5050+50
9≤77.2≥50112.5+112.5
12≤9.6≥50200+200
24≤19.2≥50800+800



外型尺寸、接线、安装孔尺寸图
