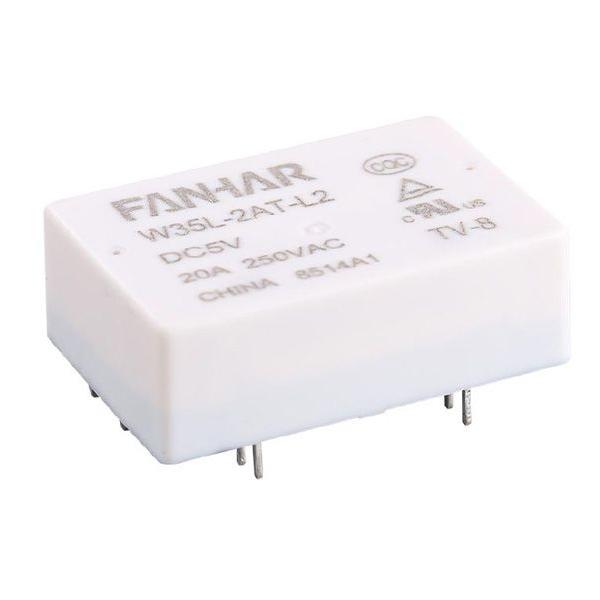

凡华继电器W35L-2AT-L2系列产品技术参数 | ||||||
特点 | 2组 20A 触点切换能力线圈控制单、双线圈可选可提供工作温度为 105C的产品产品高度仅为 10mm、适合扁平式安装线圈与触点间介质耐压高达 4KV触点能承受 750A 10ms 短路冲击电流UL 绝缘等级:F级环保产品(符合 ROHS)外形尺寸: (30.0x20.0x10.0) mm | |||||
应用范围 | 智能家居 | |||||
规格 | 项目 | |||||
触点参数 | 触点形式 | 1A1B、2A、2B | ||||
接触电阻(初始值) | S50mQ(6VDC 1A) | |||||
触点材料 | AgSnO2 | |||||
额定负载 | 控制负载(阻性) | 16A 250VAC(标准品) 20A 250VAC | ||||
最大切换电压 | 277VAC | |||||
最大切换电流 | 20A | |||||
最大切换容量 | 4000VA | |||||
最小容许负荷 | 5VDC 100mA | |||||
电气性能 | 绝缘电阻(初始值) | 1000MQ(500VDC) | ||||
介质耐电压 (初始值) | 断开触点间 | 1000VAC,1分钟 | ||||
触点组间 | 2000VAC,1分钟 | |||||
触点与线圈间 | 4000VAC,1分钟 | |||||
动作时间 | s15ms | |||||
复归时间 | s15ms | |||||
机械性能 | 冲击 | 稳定性 | 98m/s~(10g) | |||
强度 | 980m/s乌(100g) | |||||
振动 | 10Hz~55Hz 1.5mm 双振幅 | |||||
耐久性 | 机械 | 1×10°次 | ||||
电气 | 16A 250VAC 1×105次(ON/OFF=1s/9s) 20A 250VAC 5×10“次(ON/OFF=1s/9s) 1.5HP 250VAC(马达) 5×104次(ON/OFF=1s/9s) | |||||
使用条件 | 环境温度 | -40℃~85℃ | ||||
湿度 | 5% to 85% | |||||
引出端方式 | 印刷板式 | |||||
重量 | 约12g | |||||
封装方式 | 防焊剂型、塑封型 | |||||
线圈参数 | ||||||
额定电压 | 动作电压VDC | 复归电压VDC | 额定电流(±10%) | 线圈电阻(±10%) | 额定功率 | 最大允许电压 |
DC 5V | $3 75 | $3.75 | 200mA | 252 | 1W | DC 7.5V |
DC 6V | $4.50 | $4.50 | 166.7mA | 362 | DC 9V | |
DC 9V | $6.75 | $6.75 | 111.1mA | 810 | DC 13.5V | |
DC 12V | $9.00 | $9.00 | 83.3mA | 1440 | DC 18V | |
DC 24V | s18.00 | s18.00 | 41.7mA | 5760 | DC 36V | |
■双线圈 | ||||||
额定电压 | 动作电压VDC | 复归电压VDC | 额定电流(±10%) | 线圈电阻(±10%) | 额定功率 | 最大允许电压 |
DC 5V | $3.75 | $3.75 | 400/400mA | 12.5/12.50 | 2W | DC 7.5V |
DC 6V | $4.50 | $4.50 | 333.4//333.4mA | 18/18Q | DC 9V | |
DC 9V | $6.75 | $6.75 | 222.2/222.2mA | 40.5/40.50 | DC 13.5V | |
DC 12V | $9.00 | $9.00 | 166.6/166.6mA | 72/72Q | DC 18V | |
DC 24V | $18.00 | $18.00 | 83.4/83.4mA | 288/2880 | DC 36V | |
安规认证 | ||||||
认证类型 | 认证编号 | 触点形式 | 触点材料 | 认证负载 | ||
UL/C-UL | E475405 | 2A(NO) 2B(NC) | AgSnO2 | 20A/16A 250VAC 85℃ TV-8 250VAC 85℃ 1.5HP 250VAC 85℃ 10A 250VAC(LED灯)85℃ | ||
TUV | R 50407003 | 2A(NO) 2B(NC) | AgSnO2 | 20A/16A 250VAC 85℃ 20A/16A 250VAC 85℃ | ||
CQC | CQC18002188988 | 2A、2B | AgSnO2 | 20A/16A 250VAC 85℃ |

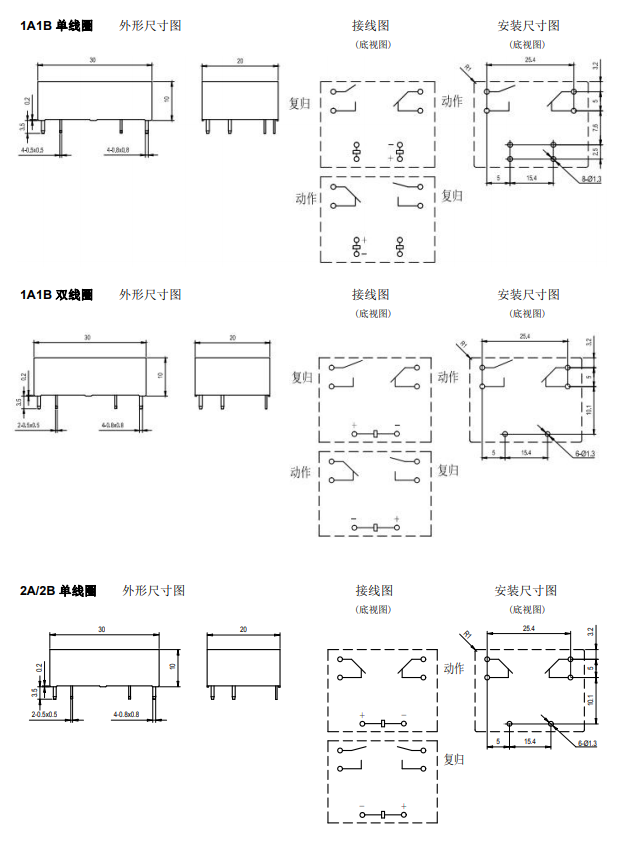

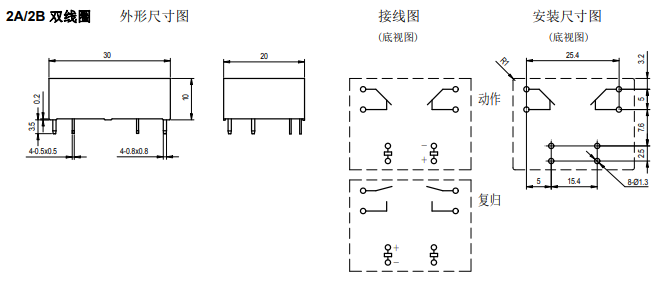

外形图、接线图、安装孔尺寸图

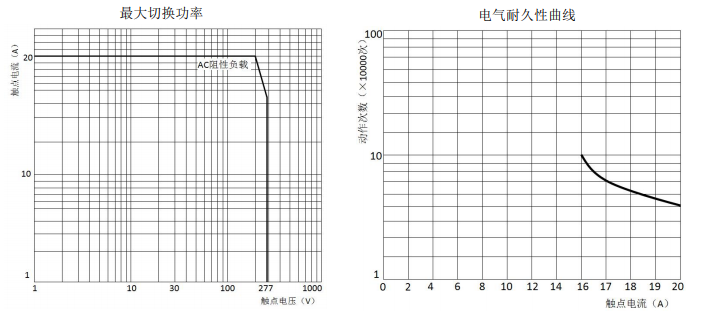

性能曲线图
