产品简介

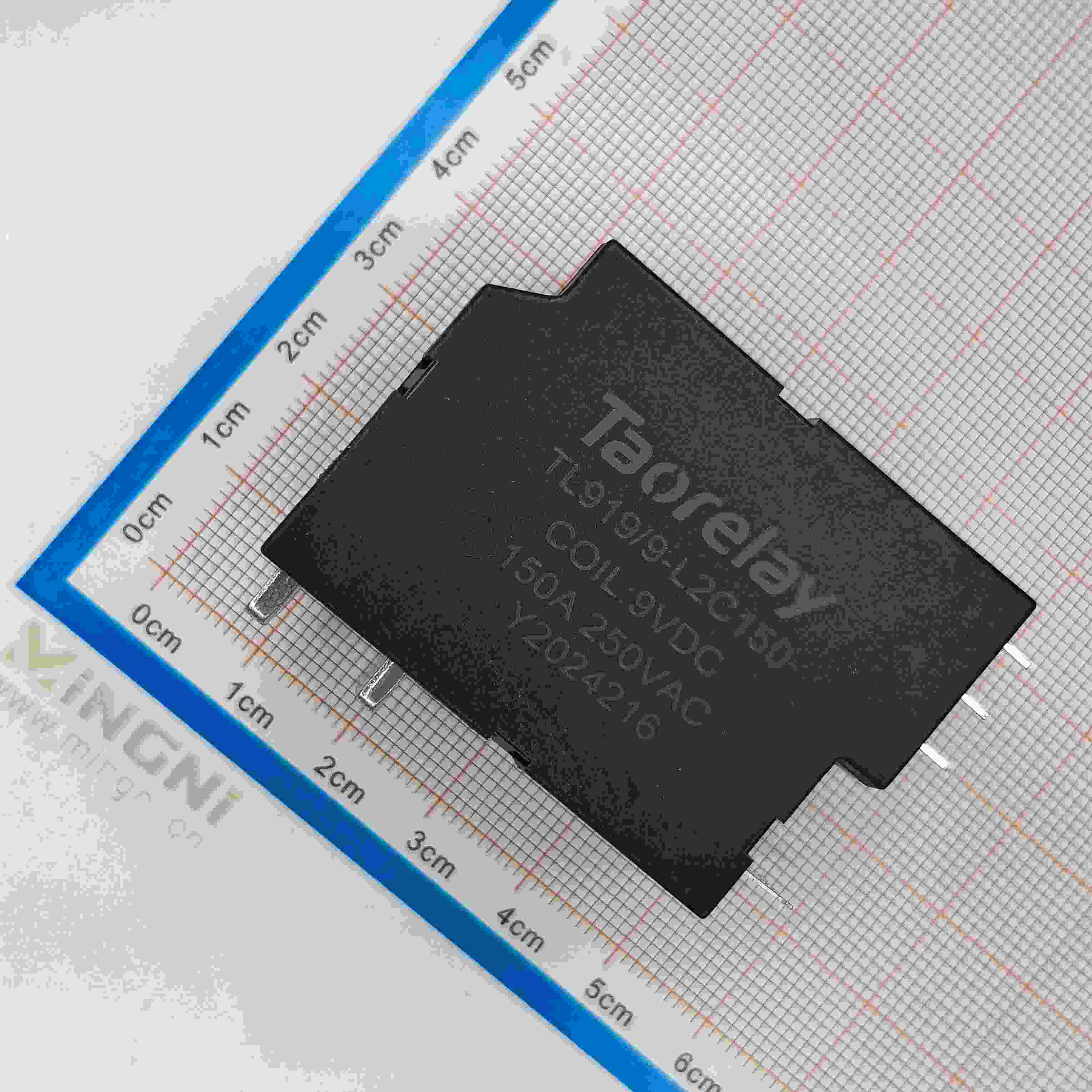

 TL919磁保持继电器是一款专为高压直流场景设计的高性能节能继电器，额定电压覆盖6V/9V/12V DC，支持150A大电流负载切换，最大切换电压达440VAC/110VDC。产品采用双线圈磁保持技术，仅需50ms脉冲即可稳定保持触点状态，显著降低能耗，适用于新能源汽车电池管理系统、充电桩、光伏逆变器等高压场景。其防尘塑封结构（防护等级IP67）和AgSnO₂触点材料确保在-40℃~+70℃严苛环境下稳定运行3万次电气寿命。通过CE、RoHS及IEC62055-31 UC3认证，是预充继电器回路、电力保护系统的理想选择，满足工业设备对自保持继电器的高可靠性需求。

产品特点

1. 节能设计：磁保持结构仅需瞬时脉冲供电，待机零功耗

2. 大电流承载：150A额定电流，支持30000VA大功率切换

3. 高压防护：440VAC/110VDC最大断开电压，4000VAC触点-线圈耐压

4. 快速响应：动作/复归时间≤20ms，提升系统效率

5. 双线圈可选：L2型支持独立控制吸合/释放（双线圈磁保持）

6. 长寿命：3万次电气寿命（阻性/感性负载），10万次机械寿命

7. 宽温域适应：-40℃~+70℃工业级温度范围

8. 安全认证：CE、RoHS、IEC62055-31 UC3三重认证

产品规格表

核心参数摘要

1. 电流能力：150A持续载流，30000VA断开功率

2. 电压兼容：6V/9V/12V DC线圈，440VAC最大切换电压

3. 触点类型：1A1B转换触点（Form C）

4. 触点材质：抗电弧AgSnO₂合金

5. 响应速度：≤20ms超快动作/复归

6. 结构防护：塑封防尘设计，IP67防护等级

7. 寿命指标：3万次电气寿命，10万次机械寿命

8. 节能特性：磁保持结构，待机零功耗

9. 安装方式：PCB/QC快接端子，支持导轨安装
