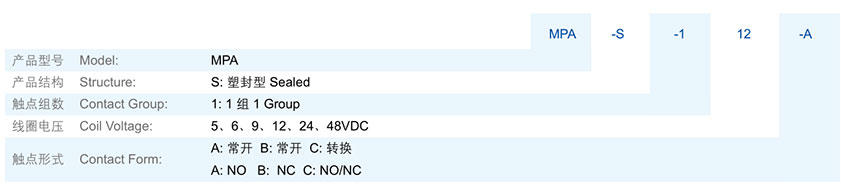

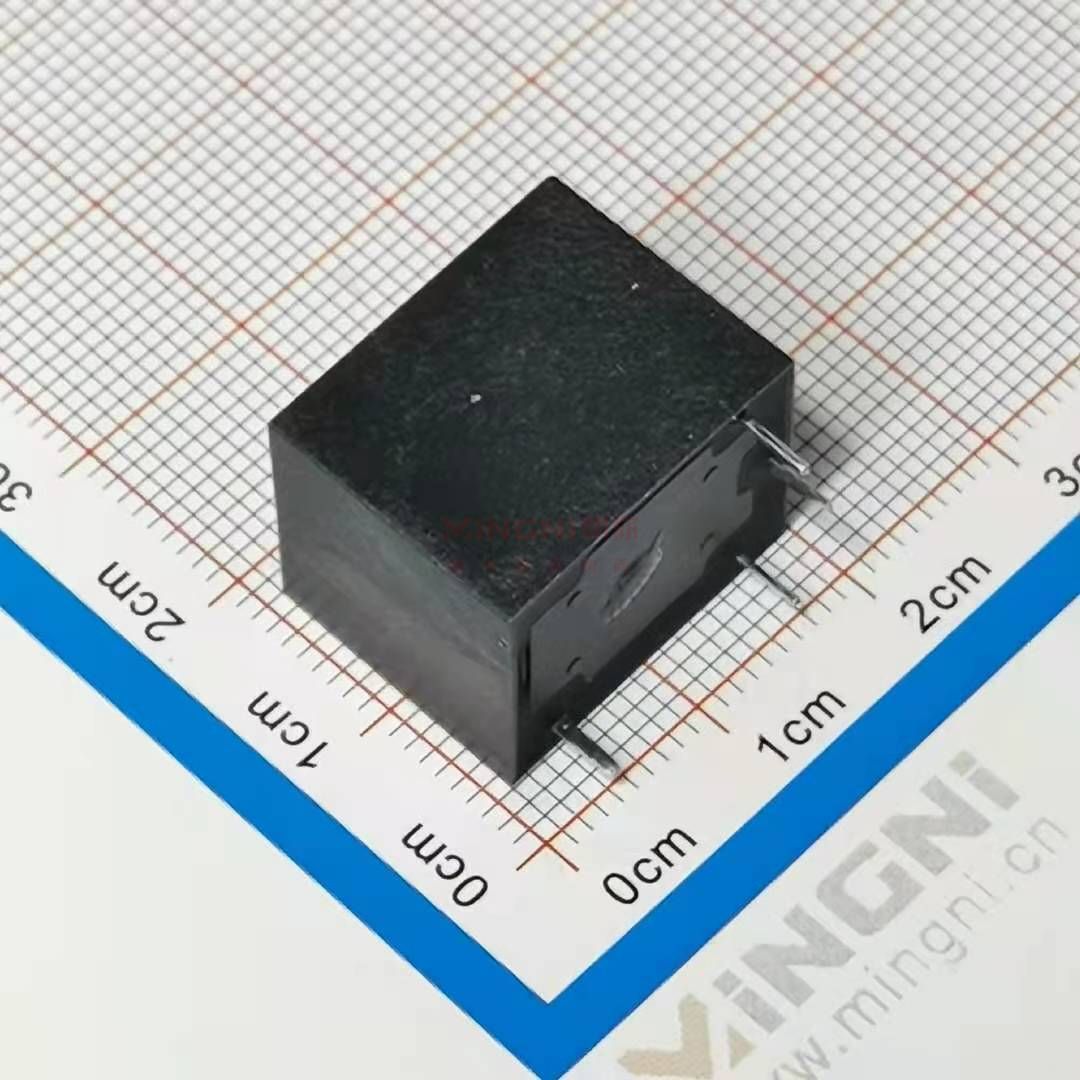

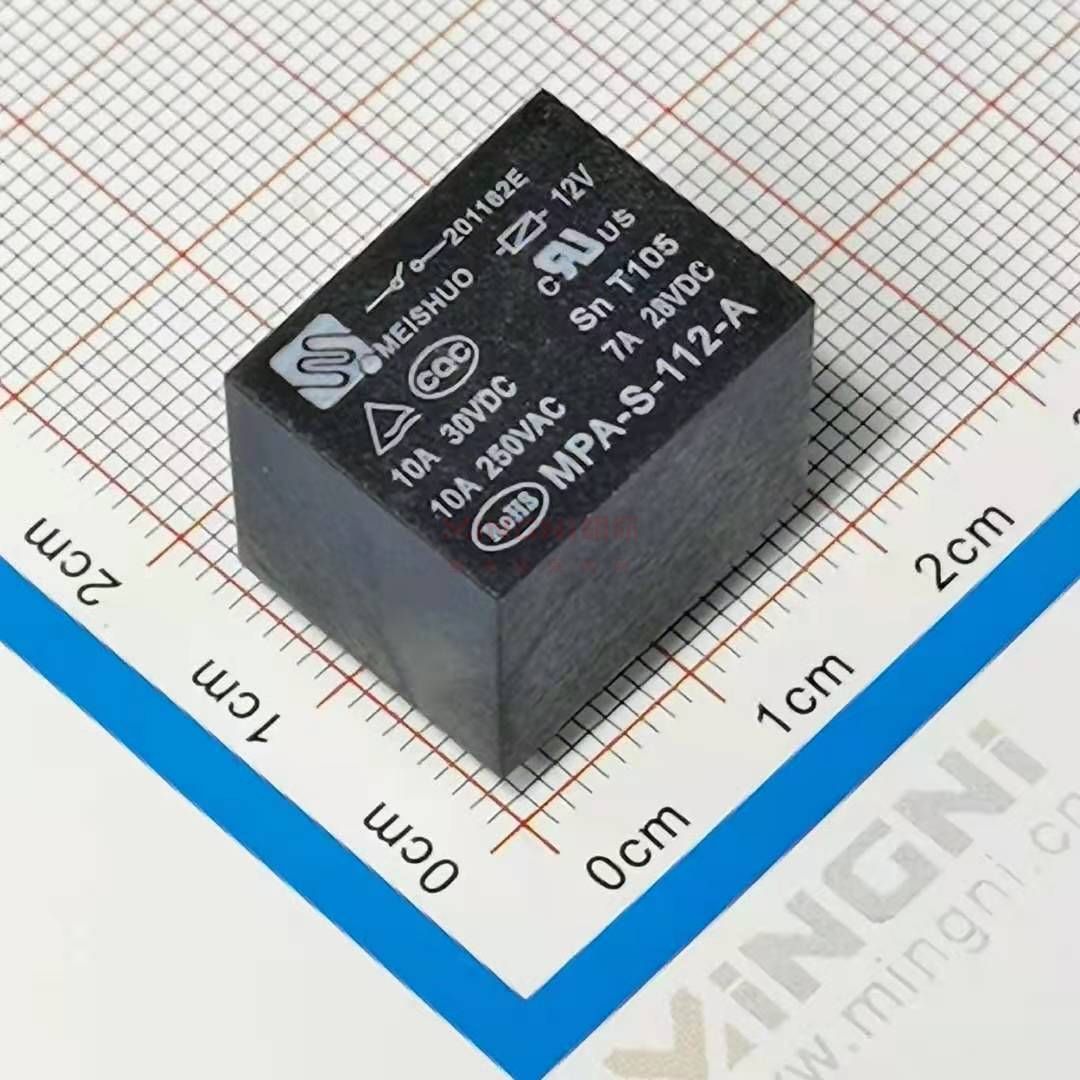

美硕继电器MPA-S-112-A

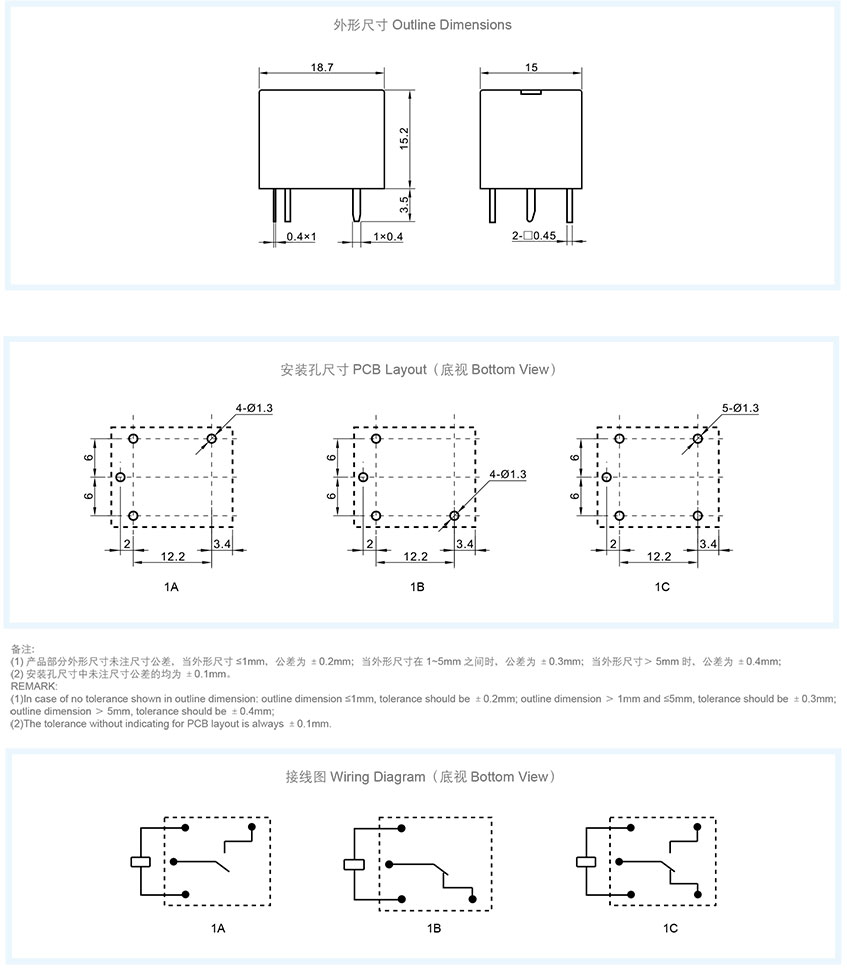

特点	具有15A触点切换能力、具有一组常开、一组常闭、一组装换触点形式、超小型、标准印制板引出脚、外形尺寸（18.7X15.015.2）mm
触点形式	1A、1B、1C
触点材料	银合金SilverAlloy
接触电阻（初始）	≤100mΩ(1A 6VDC)
额定负载（阻性）	10A250VAC/30VDC
最大切换电流	10A
最大切换电压	250VAC/300W
最大切换功率	2500VA/300
电气寿命	1×10次OPS
机械寿命	1×10次OPS
性能参数
绝缘电阻	100M(500VDC)
介质耐压	触点与线圈间1500VAC1min
	断开触点间1000VAC 1min
动作时间	≤10ms
复归时间	≤5ms
环境温度	-40℃~+105℃
振动	10Hz~55Hz1.5mm双振幅(DA)
冲击	稳定性:98m/s2(10G)
	强度:980m/s(100G)
引出端方式	印制板式PCB
封装形式	塑封型
重量	约Approx.10g
线圈规格表(23℃)
额定电压	动作电压	释放电压	最大允许电压	线圈电阻Ω±10%	线圈功耗W
5	≤3.75	≥0.5	6.5	70	约Approx.0.36
6	≤4.5	≥0.6	7.8	100
9	≤6.75	≥0.9	11.7	225
12	≤9	≥1.2	15.6	400
24	≤18	≥2.4	31.2	1600
48	≤36	≥4.8	62.4	6400
5	≤3.75	≥21.7	6.5	55.5	约Approx.0.45
6	≤4.5	≥20.6	7.8	80
9	≤6.75	≥0.9	11.7	180
12	≤9	≥1.2	15.6	320
24	≤18	≥2.4	31.2	1280
48	≤36	≥4.8	62.4	5120
安全认证	UL		TUV		CQC
证书编号	E313266		R50184948		CQC09002036999
负载	10A250VAC/7A28VDC15A125VAC15A240VAC5A250VAC TV-5		10A250VAC/30VDC 5A250VAC		10A250VAC/30VDC 5A250VAC/30VDC 15A 125VAC
