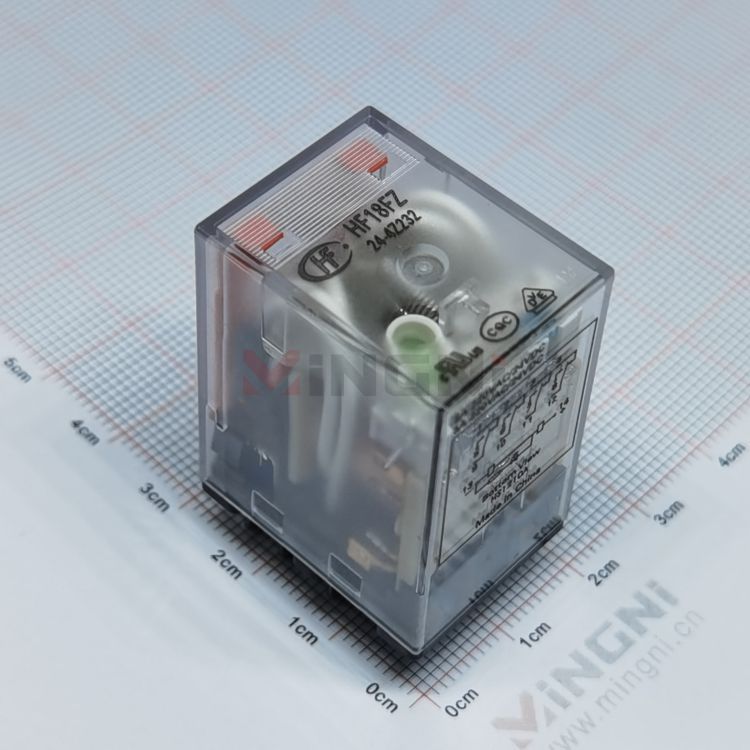

宏发   宏发继电器HF18FZ/24-4Z232
● 多种类型继电器,包括内置发光二极管● 具有二、四组转换触点形式● 防尘罩型封装形式● 线圈触点间耐压2000V● 高...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

详细参数
继电器产品型号HF18FZ
线圈电源类型/线圈电压类型DC
线圈规格号/线圈工作电压DC: 48, 100/110, 6, 12, 220, 24
AC: 48, 110/120, 12, 200/220, 100/110, 220/240, 24
触点形式两组转换, 四组转换
触点数单触点
引出端形式/负载引出端方式QC引出端
安装形式/安装脚位标准型
封装形式非塑封型
线圈功率/线圈功耗标准型
线圈特征/线圈类型/工作方式单稳态
触点材料AgNi
绝缘等级/线圈绝缘等级F级
线圈并联元件/组合元件代号DC: 不带组合元件, 带续流二极管
AC: 不带组合元件
面板结构形式代号带LED带按钮型, 无LED无按钮型, 带LED无按钮型
触点镀层代号/镀层代号/触点镀层镀金, 不镀金
包装形式吸塑片
负载电压(单位:V)
额定线圈功率(功耗)(数值)(单位:W)约0.9
介质耐压(线圈与触点间)(单位:V)2000
动作时间(单位:ms)≤20
释放时间(单位:ms)≤15
线圈电阻(单位:Ω)6:41×(1±15%)
12:165×(1±15%)
24:662×(1±15%)
48:2725×(1±15%)
100/110:11440×(1±15%)
220:53780×(1±15%)
爬电距离(单位:mm)3.2
电气距离(单位:mm)3.0
绝缘电阻(单位:MΩ)1000
最大额定切换电流(触点负载(额定))(AC)(单位:A)7
最大额定切换电流(触点负载(额定))(DC)(单位:A)7
最大切换电压(AC)(单位:V)277Va.c.
最大切换电压(DC)(单位:V)30Vd.c.
温度范围(最低)(单位:℃)-40
温度范围(最高)(单位:℃)70
机械耐久性(单位:次)50000000(更多细节请参阅样本)
电耐久性(单位:次)400000(更多细节请参阅样本)
IEC60335-1认证符合
产品描述小型中功率继电器
产品应用领域工业控制,家用电器,加工设备
产品应用场合控制盘,电源,成型机,焊接设备,自动贩卖机,通信设备,防灾设备,复印机,测量仪器,娱乐机器
重量(g)约35.6
体积(mm3)不带按钮:28×21.5×36
带按钮:28×21.5×37.5
